Очаг из автомобильного диска


Очаг из автомобильных дисков — Daewoo Lanos, 1.5 л., 2008 года на DRIVE2

Когда-то на просторах интернета увидел как человек собрал очаг из штампованых дисков. Загорелся идеей собрать и себе на дачу такое изделие. Мой брат No-Name89 нашел в пункте приема металолома два москвичевских колеса


На помощь в изготовлении очага пришел мой друг BogdanHS ( до этого мы с ним собирали столик из двигателя www.drive2.ru/l/5724922/ ), за что ему ОГРОМНОЕ СПАСИБО!
Итак, сварили вместе два диска и для лучшей устойчивости приварили в нижней части четыре ножки




Вырезали болгаркой сбоку дверцу для загрузки дров, на токарном станке выточили трех секционную петлю и приварили ее





Изготовили на дверцу запорную навеску и приварили с обеих сторон очага ручки для удобства его транспортировки




На сверлильном станке в верхней части сделали по кругу дополнительные отверстия для лучшего рассекания пламени



И сразу же поехали ко мне на дачу испытывать наше детище!


После проведения тест-драйва хочу сказать, что изделием ОЧЕНЬ доволен, даже более! В первую очередь порадовал бешеный КПД, при минимальном количестве дров ( дрова — это громко сказано, топили щепочками и палочками) очаг выдает огромное количество тепла! Еще после его прогревания, у очага появляется "реактивная" тяга — в нижней части происходит интенсивное втягивание холодного воздуха, а в верхней такой же интенсивный выброс горячего потока! Одним словом, агрегат превзошел все мои ожидания!

www.drive2.ru

Дачный очаг из автомобильного диска

Дачный очаг из автомобильного диска
Слово "дача" вызывает в памяти не только образы грядок, сада и требующего стрижки газона, но и воспоминания о приятном отдыхе, свежем воздухе, шашлыках и дружеских посиделках у костра... Здесь, конечно, каждый представляет свой вариант: простой костер, сложенный из дров в выкопанной земляной яме, шикарный дачный камин или беседку с мангалом.

Большинство дачников стараются использовать фантазию и подручные средства, чтобы сделать жизнь удобнее и комфортнее. Многие в свое время приспособили под жарку шашлыков автомобильные диски. Сами по себе они выглядят не очень эстетично, да и, несмотря на все свои плюсы, пользоваться ими не очень удобно. Но ведь можно, используя эту хорошую идею и умелые руки, сделать удобный очаг, у которого можно безопасно посидеть с детьми, комфортно пообщаться и с удовольствием приготовить вкусные и ароматные блюда.

Прежде всего, нужно определиться с местом для очага. Для комфорта отдыхающих можно предусмотреть и наличие скамеек вокруг него.

После того как место выбрано, необходимо провести разметку. Поставьте диск на выбранное вами место, отступите необходимое расстояние от его краев, учитывая размер обкладочного камня и зазор между диском и кладкой для циркуляции воздуха. В данном варианте около 30 см.

Приступайте к изготовлению фундамента. Снимите дерн глубиной примерно в штык лопаты по линии разметки. Сделайте песочную подушку и пролейте ее водой для лучшей утрамбовки.


Верните диск на место, отметьте центр с помощью штыря или палки, отметьте границы диска для изготовления самого опорного фундамента. Вдоль краев по кругу укладываем кирпич в два ряда.

Выравниваем цементом внутреннюю стенку.

Полость между фундаментом и краями ямы заливаем раствором с добавлением битого камня, щебня и т.п. Раствор разравниваем. Даем фундаменту подсохнуть.

Теперь начинается самая интересная часть работы – создание собственно очага. Автором был использован цветной облицовочный кирпич.

Диск установили на его законное место, чтобы сделать расстояние для воздушного зазора равномерным. Для поступления воздуха в первом ряду кладки сделали поддувало.

Сверху кладку и расстояние между ней и диском прикрыли плитняком, оставив при этом небольшое расстояние, чтобы при необходимости можно было достать весь диск.

Автор также приварил к диску небольшие куски профиля (около 10 см) для установки в них держателей вертела или котелка. Покрасил их жаростойкой краской против коррозии. Отличным решением стала и съемная решетка, которая позволит беспрепятственно очищать очаг от золы.

Вот так с помощью умелых рук и фантазии простой автомобильный диск превратился в уютный и привлекательный очаг, возле которого приятно посидеть летними вечерами. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Изготовление очага из колесных дисков

исходные материалы

Вначале зачищаем места где будут располагаться ножки мангала для лучшего стыка при сварке. Потом привариваем уголок в намеченных местах.

ножки

Затем переворачиваем диск с ножками и завариваем центральное отверстие при помощи любых отрезков металла .

завариваем отверстие

Следующий шаг. Ставим сверху второй диск и привариваем его к первому.

соединение дисков

Ну вот — половина работы уже сделана ! Затем нужно вырезать при помощи болгарки дверцу мангала.

помогла

Затем при помощи напильника нужно обработать все места реза болгаркой — чтобы не порезаться. Дверку тоже.

обработка резов

Дальше самое сложное — нужно приварить дверку чтобы она закрывалась и не перекосилось при сварочных работах. Нашел старую петлю и приварил ее сначала к дверке потом к мангалу.

работа над дверкой

дверка на месте

Осталось совсем чуть-чуть и можно жарить шашлыки ))) К дверке для удобства привариваем болт, чтобы открывать и закрывать.

болт

Ну и завершающий штрих — привариваем ручки сбоку из арматуры для удобства при переносе!

ручки

Сверху можно ставить что угодно … Экспериментировал с чайником и решеткой для шашлыков.

решетка

6cotok.boltai.com

Мангал из дисков автомобиля за 2 часа

Самостоятельная сборка мангала из дисков от колес автомобиля — это способ очень дешево приобрести полезную и функциональную вещь, необходимую на садовом участке. Не секрет, что в дачный сезон отдыхающие за городом жители мегаполисов оказываются в среде, лишенной привычного комфорта. Вместо удобных плит и мультиварок приходится приспосабливаться к электроплиткам с 1-2 конфорками. В случае же внезапного отключения энергии в дачном поселке наступает первобытный период. Решить проблему неудобства приготовления пищи на костре можно с помощью остроумного приспособления, разработанного народными умельцами.

Содержание статьи:

Как подготовиться к работе?

Автовладельцам добыть 1-2 колесных диска очень просто. Хоть эти детали и не меняют так же часто, как покрышки или камеры, но в гараже можно обнаружить некоторое количество материала для изготовления барбекю. Ненужные колесные диски выбрасывают на свалки или сдают в пункты приема металлолома. Легковесную конструкцию на металлоплощадке можно купить за чисто символическую сумму.

Кроме самих дисков, потребуются:

  • болгарка;
  • сварочный аппарат;
  • уголок или другие материалы для ножек, если печь будет переносной;
  • кирпич, цемент и песок для стационарного мангала;
  • элементы декора (в зависимости от фантазии мастера).

Для окраски переносного варианта нужно подобрать и жаропрочную краску. Окрашивание придаст конструкции эстетичный вид и убережет от воздействия осадков при хранении на улице.

Самый простой способ того, как сделать мангал из колесных дисков — уложить запчасть открытой стороной вверх. Штатные отверстия в колпаке послужат колосниковой решеткой для помещенного внутрь топлива. Такую конструкцию можно дополнить ручками и возить с собой на пикники: она легкая и практически не занимает место в багажнике, но может надежно предотвращать лесные пожары, не позволяя углям рассыпаться, и ограничивая огонь диаметром обода. Вот вам сразу и видео-инструкция, как это быстро сделать и на что нужно обратить внимание при работе:

Как сделать финский очаг из колесных дисков от машины?

Отличительная особенность этой разновидности печей — открытый очаг, установленный в центре стола. Для изготовления его не потребуется много времени и материалов. Круглая металлическая топка может быть с успехом заменена колесным диском, приподнятым на нужную высоту. Основание для него можно сделать из камня, шлакоблока или кирпичей, не забыв оставить свободное пространство для притока воздуха в топку.

Установить диск от машины на подготовленное основание и обложить его по окружности диким камнем или кирпичом, оставив в самом низу небольшое отверстие для поддува. Высота кладки должна быть такой, чтобы полностью скрыть основание и металлический очаг. Можно немного усовершенствовать конструкцию, приварив сбоку штырь с крючком для подвешивания чайника или котелка.

На получившуюся в итоге невысокую колонну с углублением сверху нужно уложить столешницу круглой формы. Это может быть спил большого дерева, специально изготовленная плита из искусственного камня, лист толстого металла или другой доступный предмет. В центре столешницы должно быть отверстие, диаметр которого соответствует размеру колесного диска.

Такой мангал из дисков автомобиля является стационарным. Вокруг него можно устроить круговые сидения. Для защиты от дождя лучше всего возвести легкий навес, а при желании мастер может построить и теплую беседку.

Переносной мангал сложной конструкции из автодисков

Металлический мангал из автомобильных дисков, своими руками сделанный мастером с фантазией, может служить предметом его гордости. При всей простоте конструкции такая печь является многофункциональным прибором: это и гриль или барбекю, и удобная подставка для казана, и украшение зоны отдыха в саду. На фото можно увидеть и оформление чудо-печки коваными элементами, и огнедышащего Дарта Вейдера.

Такой очаг не очень тяжел, поэтому его можно установить в любом удобном месте на участке или взять с собой на природу. Особенностью конструкции является использование сразу 2 одинаковых дисков от колес легковой машины. Материал нужно сначала подготовить к работе: у одного из них вырубить или вырезать середину так, чтобы остался только обод.

Установить диски от машины в таком порядке:

  • внизу поместить целый, уложив его колпаком вниз;
  • сверху установить тот, из которого удалили центральную часть.

Верхнюю деталь конструкции нужно расположить так, чтобы ребро, оставшееся после удаления колпака, было расположено сверху, создавая частичное перекрытие свода топки. Именно на него можно будет уложить решетку гриля или поставить казан и чайник. Бортики из верхней части обода будут удерживать казан в нужном положении.

Сварить верхнюю и нижнюю детали мангала по окружности. Чтобы при эксплуатации изделия не приходилось каждый раз снимать установленную над огнем посуду, в боковой части печи нужно выпилить дверцу. Разметить и вырезать прямоугольник удобного размера с таким расчетом, чтобы над колосниковой решеткой (дном топки) остался порожек высотой около 10 см. Это позволит углям не выпадать при открывании дверцы. Остальные параметры отверстия могут быть произвольными. В принципе все видно на предоставленных фото.

Вырезанный кусок нужно снабдить петлями на одной стороне и задвижкой — на противоположной. Для этих целей можно использовать обычную металлическую фурнитуру (шпингалеты, крючки, дверные петли и пр.). Прикрепить мелкие детали можно при помощи сварочного аппарата или болтами с гайками.

Для того чтобы приподнять мангал на удобную для приготовления пищи высоту, снизу нужно приварить 3-4 ножки из отрезков уголка или профтрубы. Эти детали удобнее всего разместить внутри обода, наклон стенок которого придаст конструкции изящество и устойчивость, обеспечив расхождение нижней части опор. При желании мастер может решить задачу и иным способом, приварив единственную ножку в центре конструкции и дополнив ее широким и тяжелым основанием.

Вот ещё одна идея, как можно сделать все не используя сварки:

После выжигания остатков старой краски и нанесения жаропрочного покрытия мангалы можно считать готовыми к эксплуатации. При желании можно дополнить конструкцию опорами для укладывания шампуров над горловиной мангала, ручками для удобства переноски и другими нужными мелочами.

Самостоятельно изготовленные очаги разных видов позволят упростить процесс приготовления пищи на открытом огне. Каждый вариант может стать сердцем дружной компании и на природе, и на садовом участке, и в беседке. Относительно безопасная конструкция переносных моделей требует их установки на негорючие материалы, если пол в зоне отдыха деревянный. Специально для этого можно выложить зону очага кирпичом или тротуарной плиткой.

mangalka.com

Как из старого колесного диска сделать костровую чашу

При сжигании обрезанных в саду веток и листья после кострища на участке остается прогоревшее серое пятно, на котором потом долго ничего не растет. Такие проплешины смотрятся некрасиво, поэтому лучше разводить костер не на земле, а в переносной костровой чаше. Ее можно сделать из старого колесного диска от грузовика, а если мусора немного, то и от легкового автомобиля. Такая чаша также пригодится для готовки на ней различных блюд в котелке или запекания мяса на решетке.

Материалы:


  • колесный диск от грузовика;
  • толстостенная стальная труба d50-70 мм;
  • арматура или кругляк d10-14 мм.


Изготовление чаши для костра


Чаша будет стоять на 4-х ножках. Их высота подбирается индивидуально, но если планируется по вечерам сидеть перед костром в садовом кресле и наблюдать за огнем, то лучше сделать их короткими 20-30 см. Ножки нарезаются из трубы.

Чтобы их приварить, на диске следует зачистить поверхность до чистого металла.

Если есть желание все сделать идеально ровно, то для позиционирования ножек можно собрать кондуктор. Для этого берется отрезок фанеры и прикладывается к диску, после чего на нем маркером отмечаются 4 крепежные отверстия и окружность под ступицу. Затем на фанеру прибиваются 2 рейки так, чтобы расстояние между ними соответствовало ширине ножки. Позиционируя кондуктор разметкой по отверстиям на диске, и закрепляя его гвоздиками, можно поочередно симметрично приварить все ножки.


Поскольку трубки ножек изначально срезаны под прямым углом, а после приварки располагаются нижними торцами к земле не горизонтально, то их нужно подрезать. Для этого из фанеры делается простой упор с фиксатором для болгарки, и с его помощью ножки торцуются заново. При этом чашу нужно поставить на плоскую поверхность, и тогда уложенный упор с болгаркой позволит все отрезать идеально ровно.

Чтобы внутрь ножек не забивалась грязь, и они не утопали в землю, следует их заглушить. Для этого при отсутствии листовой стали можно разровнять 4 отрезка трубки и приварить полученные из них пластинки на дно ножек.


Далее нужно заглушить дно чаши, заварив в нем крупные боковые вырезы, кроме монтажных отверстий и центрального окна под ступицу. Для этого делается шаблон заплаток из бумаги. По нему они вырезаются из выпрямленной трубы или толстой листовой стали, после чего ввариваются.



Центральное отверстие на дне чаши оснащается колосниками. Для этого следует сварить несъемную решетку из арматуры. Сквозь нее будет осыпаться пепел, что облегчит чистку. Также через решетку сможет поступать воздух для лучшего прогорания очага.



Такой уличный очаг поможет сделать сжигание органического мусора более цивилизованным, исключив появление проплешин от костровища в саду, поэтому самоделка окупит потраченное на ее изготовление время. Если сделать зазор в решетке небольшим, то она сможет еще и использоваться как мангал.




Смотрите видео


sdelaysam-svoimirukami.ru

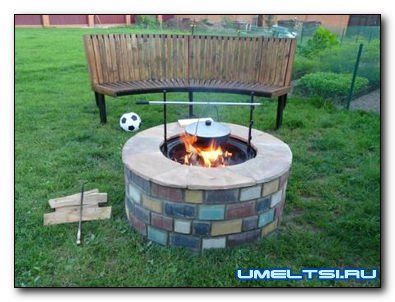

Очаг из автомобильного диска

Очаг из автомобильного диска

 Оригинальные полукруглые лавочки вокруг очага с удобной спинкой, чтобы друзья могли расслабиться, сидя на удобном диванчике, и получать удовольствие от приятной беседы. Если же у друзей возникнет желание запечь мясо на вертеле или рыбу, сварить уху в котелке, то Сергей решил приварить к диску конструкцию из подпорок с крючками на разном уровне, чтобы было возможно крепить к ним вертел или стальной прут, с висящим на нём котелком.





 Ну а теперь удовлетворим ваше любопытство и приступим к непосредственному рассказу, как делался очаг из диска.

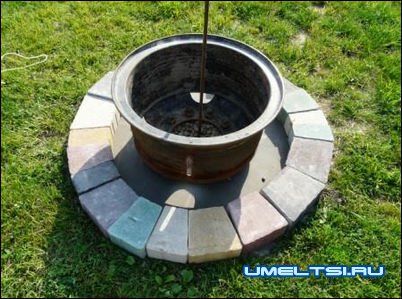

 Итак, было выбрано место, поставлен диск автомашины. Лопатой отметили место под фундамент для очага, отступив от края диска 20-30 см по окружности (расстояние зависит от камня, из которого будет выложен очаг, с учётом воздушного зазора между диском и камнем). Затем был снят дёрн на штык лопаты, сделана небольшая песчаная подушка, которая была выровнена, пролита и утрамбована. Отмечен центр будущего очага воткнутым шампуром. И размечено место, где диск будет опираться на фундамент. Всё, подготовка к изготовлению фундамента закончена.

 По отметке края диска в 2 ряда был уложен шамотный кирпич. После выравнивания раствором поверхности боковых стенок внутри круга из шамотного кирпича и дальнейшего его высыхания, внутрь был засыпан щебень, а между кирпичом и краем ямы – разнокалиберный камень (битый камень от мощения дорожек, камень, найденный при копке траншей под фундамент дома, щебень). Затем площадка под очаг, кроме центра с щебнем, была залита раствором и тщательно выровнена.



prosamodelki.ru

Дачный очаг из автомобильного диска / Я

Слово «дача» вызывает в памяти не только образы грядок, сада и требующего стрижки газона, но и воспоминания о приятном отдыхе, свежем воздухе, шашлыках и дружеских посиделках у костра…
Здесь, конечно, каждый представляет свой вариант: простой костер, сложенный из дров в выкопанной земляной яме, шикарный дачный камин или беседку с мангалом.
Большинство дачников стараются использовать фантазию и подручные средства, чтобы сделать жизнь удобнее и комфортнее. Многие в свое время приспособили под жарку шашлыков автомобильные диски. Сами по себе они выглядят не очень эстетично, да и, несмотря на все свои плюсы, пользоваться ими не очень удобно. Но ведь можно, используя эту хорошую идею и умелые руки, сделать удобный очаг, у которого можно безопасно посидеть с детьми, комфортно пообщаться и с удовольствием приготовить вкусные и ароматные блюда.
Прежде всего, нужно определиться с местом для очага. Для комфорта отдыхающих можно предусмотреть и наличие скамеек вокруг него.
После того как место выбрано, необходимо провести разметку. Поставьте диск на выбранное вами место, отступите необходимое расстояние от его краев, учитывая размер обкладочного камня и зазор между диском и кладкой для циркуляции воздуха. В данном варианте около 30 см.
Приступайте к изготовлению фундамента. Снимите дерн глубиной примерно в штык лопаты по линии разметки. Сделайте песочную подушку и пролейте ее водой для лучшей утрамбовки.

Верните диск на место, отметьте центр с помощью штыря или палки, отметьте границы диска для изготовления самого опорного фундамента. Вдоль краев по кругу укладываем кирпич в два ряда.

Выравниваем цементом внутреннюю стенку.

Полость между фундаментом и краями ямы заливаем раствором с добавлением битого камня, щебня и т.п. Раствор разравниваем. Даем фундаменту подсохнуть.

Теперь начинается самая интересная часть работы – создание собственно очага. Автором был использован цветной облицовочный кирпич.

Диск установили на его законное место, чтобы сделать расстояние для воздушного зазора равномерным. Для поступления воздуха в первом ряду кладки сделали поддувало.

Сверху кладку и расстояние между ней и диском прикрыли плитняком, оставив при этом небольшое расстояние, чтобы при необходимости можно было достать весь диск.

Автор также приварил к диску небольшие куски профиля (около 10 см) для установки в них держателей вертела или котелка. Покрасил их жаростойкой краской против коррозии. Отличным решением стала и съемная решетка, которая позволит беспрепятственно очищать очаг от золы.

Вот так с помощью умелых рук и фантазии простой автомобильный диск превратился в уютный и привлекательный очаг, возле которого приятно посидеть летними вечерами.

ya-superpuper.com

пошаговый алгоритм действий, преимущества, недостатки — gidkaminov

Рубрика: Мангал, барбекю Опубликовано 05.07.2019   ·   Комментарии: 0   ·   На чтение: 6 мин



Пошаговая инструкция по изготовлению мангала под казан из дисков авто

Почти каждый человек любит мясо, приготовленное на костре, или плов, сделанный в казане. Для шашлыка и подобных блюд нужен мангал, который стоит не дешево. Но любой мужчина при желании может соорудить его сам из автомобильных дисков и прилично сэкономить семейный бюджет. Не обязательно быть мастером на все руки, достаточно уметь пользоваться сварочным аппаратом и болгаркой. Как сделать мангал из дисков от машины рассказано в статье.

Содержание статьи

Особенности конструкции

Автомобильные диски фото

Владельцы авто редко выбрасывают автомобильные диски, поэтому они часто годами лежат в гараже без дела. Даже если их выкинули или сдали в пункт приёма металла, то можно купить старые диски за копейки в ближайшем СТО.

Некоторые мастера используют бочки из металла с обычными стенками, но их толщина не выдерживает высокую температуру, и на поверхности прожигаются дырки. Также можно сделать печь из купленного в строительном магазине стального листа. Такой мангал будет прочным, но дорогим. Диски из-под авто – это лучший материал для изготовления печи под казан. Они дешевые, прочные, и их легко достать.

Фото: Мангал из машинных дисков

Какими бывают мангалы? Своими руками из дисков можно сделать несколько видов очагов:

  • Самый простой вариант конструкции – это гриль. Внутри колеса разводится огонь, а после на верхние стенки кладут шашлык на шампурах или решетку с кусочками мяса.
  • Двойной гриль, сделанный из двух колес, выше по высоте чем одинарный. Увеличенный объем топки обеспечивает ровное прогревание, поэтому на нем помимо жарки можно варить или тушить. Верх конструкции сделан специально для казана.

    Мангал из дисков автомобиля для шашлыка

  • Двойной очаг из диска с закрытой печкой позволяет коптить мясо, благодаря дыму, что задерживается в топке. В устройстве предусмотрен дымоотвод.
  • Универсальный мангал из дисков автомобиля подходит для готовки любых блюд. Печка под казан из колес позволяет тушить, коптить, жарить, варить. Одинарная конструкция должна быть на подставке. Двойной или тройной мангал в ней не нуждается.

    Мангалы из дисков от машины своими руками

    Мнение эксперта

    Игорь Лебедев

    Эксперт нашего сайта. Более 10 лет в печном деле.Реализовал десятки различных проектов. Помогает делать контент нашего сайта интересным и полезным!

    Задать вопрос

    Внимание! Не устанавливайте мангал на полу из дерева.

Достоинства и недостатки

Плюсы:

  • Старые колеса есть почти в каждом гараже или СТО.
  • Прочная конструкция колесных дисков сделана из огнеупорного толстого металла.
  • Разный диаметр машинных дисков позволяет сделать печь любого размера.
  • Сталь обладает хорошей теплопроводностью, поэтому такой мангал быстро нагреется.
  • Толстые стенки дисков обеспечат печи долгие годы службы.
  • Компактную конструкцию легко перевозить и переносить с места на место.
  • Сделать мангал из автомобильного диска легко.
  • С печкой можно не только жарить, но и тушить, сварить, закоптить.

    Мангалы из дисков с печкой для казана фото

Минусы:

  • Если мангал из колесных дисков сделан без подставки, то его высоты может не хватать для полноценной работы. Из-за плохой тяги огонь тухнет.
  • Маленькая топка.

Необходимые материалы и инструменты

Есть небольшие критерии к выбору автомобильных дисков. Лучший вариант для мангала – это колесо из-под грузовика. Оно сделано из толстой стали, что прослужит от 20 до 40 лет. Очаг из автомобильного диска не будет таким надежным.

Вам понадобится:

  • колесный диск;
  • щетка из железа, чтобы очистить колесо от ржавчины;
  • напильник;
  • болгарка;
  • аппарат для сварки;
  • дрель;
  • несколько болтов;
  • насадка, позволяющая резать металл;
  • прут из стали или профильная трубка.

    Привлекает ли Вас способ изготовления мангала из автомобильных дисков?

    ДаНет

Несколько способов изготовления пошагово

Самая легкая в исполнении модель – это одинарный очаг из диска колеса своими руками. Конструкция сделана из одного колеса с подставкой.

Алгоритм действий:

  1. Вырежьте внутреннюю стенку, сделав колесо напоминающим бочку.
  2. Если в заготовке есть отверстия – заделайте их. Возьмите шайбы, закройте ними дырки и приварите их.
  3. Закройте пласт, но не забудьте оставить отверстия, через которые будут продуваться угли.
  4. Приварите 4 ножки ко дну диска.
  5. Очистите все швы, отшлифуйте срезы.
  6. Вырежьте небольшое окно, чтобы у вас была возможность наблюдать за огнем и чистить топку.
  7. Приварите ручки, чтобы мангал можно было переносить с места на место.

Гриль из диска колеса своими руками фото

Как сделать двойной мангал из штампованных дисков своими руками?

  1. Подберите два колесных диска. Размер выбирайте исходя от габаритов казана – 15 или 13.
  2. Возьмите один диск и отметьте линию по кругу, по которой будете делать разрез. Чертите сверху над отверстиями.
  3. Вырежьте нарисованный круг аппаратом для сварки. Отрезанную часть можно использовать как крышку. Также она может выступить как подставка под казан.
  4. Подготовьте сварочный аппарат. Возьмите второй диск и заварите большое отверстие по центру, заранее подготовленным отрезком из металла.
  5. Установите один диск на второй и приварите их друг ко другу.
  6. Если шов после сварки получился грубым, его можно поправить с помощью болгарской пилы. Сточите и срежьте все выступающие неровности.
  7. Нарисуйте контуры будущей дверцы, что будет открывать топку. Вырежьте ее по отмеченной черте, оставляя четвертую сторону.
  8. Дверцы нуждаются в петле. Ее можно соорудить с помощью одного болта. Возьмите болт, срежьте его верхушку и найдите две гайки по размеру.
  9. Первую гайку приварите к дверце, вторую – к мангалу.
  10. Вкрутите болт в резьбу одной и второй гайки. Если есть желание, то петель можно сделать несколько.
  11. Сделайте ручку для дверцы. Найдите любой симпатичный кусок металла и приварите его.
  12. Также не забудьте сделать ручки для всей конструкции, чтобы облегчить ее транспортировку и перемещение.
  13. Чтобы дым покидал топку равномерно, сделайте несколько ровных отверстий по диаметру конструкции.

Ножки для мангала

Приготовьте ножки для конструкции, чтобы сделать ее устойчивой. Если вы делаете мангал для дачи, то просто приварите их к изделию. Но если вам нужен разборной механизм, то подставку можно сделать съёмной.

  1. Подготовьте несколько отрезков профиля, которые станут пазами для ножек (3 или 4). Они должны быть больше по размеру. Приварите их к основной конструкции на равных расстояниях друг от друга. Угол наклона должен быть одинаковым.
  2. Отрежьте несколько равных ножек из металлического прямоугольного профиля.
  3. Проверьте как вставляются отрезки в пазы. Если их трудно вставить, подточите края с помощью болгарской пилы, а после забейте в крепления молотком. Печка под казан своими руками готова.

Как приварить к мангалу ножки из дисков авто

Внимание! Лучшая длина для ножек – 45-50 см.

Еще одна вариация самодельной печи – это коптильня. Для сбора конструкции вам понадобится два колесных диска. Как сделать печку из колесных дисков?

Алгоритм действий:

  1. Приставьте два основания друг ко другу.
  2. Не вырезайте центральную часть из верхнего колеса. Она будет крышкой, удержит дым, и станет системой отвода. Это готовая подставка под казан из автомобильных дисков.
  3. Вырежьте основание из нижнего диска и приварите две части, сделав их одним целым.
  4. С помощью сварки прикрепите ножки.
  5. По центру мангала отметьте дверцу и вырежьте ее. Петлю сделайте по тому способу, который описан выше.

Фото: Печка из колесных дисков

Декорирование мангала

Чтобы изделие имело симпатичный вид, его нужно покрасить. Избавьтесь от старой краски, с помощью обжига всей конструкции. Остатки покрытия счистите наждачной бумагой или шкуркой. Далее возьмите термостойкую краску и покрасьте мангал в любой цвет. Черный выглядит достойнее всего.

Мнение эксперта

Игорь Лебедев

Эксперт нашего сайта. Более 10 лет в печном деле.Реализовал десятки различных проектов. Помогает делать контент нашего сайта интересным и полезным!

Задать вопрос

Делая работу, соблюдайте технику безопасности. Не пренебрегайте защитным инвентарем: очками, маской, специальными рукавицами. Когда выполняете работу болгарской пилой, направляйте диск, образовывая прямой угол с предметом. Если это правило не соблюдать, то от диска могут отколоться осколки и поранить вас.

Фото готовых самодельных мангалов:

gidkaminov.ru

Мангал под казан из дисков от автомобильных колес

Многие из нас любят среднеазиатскую кухню, в частности плов. Классический плов готовится в огромном чашеобразном казане из чугуна на открытом огне. Для удобства готовки можно построить небольшой мангал под казан, который уже имеется в наличии. Способов строительства подобных конструкций своими руками масса, но в этой статье мы подробно расскажем, как сделать мангал под казан из дисков, которые отслужили свой срок на колесах автомобиля.

Оригинальная конструкция

Особенности конструкции

Собственно основное достоинство импровизированного мангала из колесного диска в том, что затраты на его строение сведены к минимуму, а итоговый результат весьма достойный. Практически у каждого дачника есть все необходимые материалы и инструменты для изготовления. Конструкция получается долговечной и простой в использовании.

Для строительства понадобятся автомобильные диски, которые уже отслужили. Поскольку они выбрасываются, либо сдаются в лом, стоимость у них незначительная, поэтому их легко можно будет найти у себя в гараже или на любой СТО. Так же потребуется некоторое количество металлического профиля для создания ножек и несколько кусочков металла для центральной заглушки и изготовления ручек.

Трудности могут возникнуть лишь в том случае, если вы никогда не работали со сварочным аппаратом, но вы же всегда можете пригласить специалиста, чтобы он помог вам сделать несколько сварных швов.

Пошаговый алгоритм

Первое, что понадобится для строительства, это пара классических штампованных автомобильных дисков из прочного металла. Размеры дисков следует подбирать под свой казан, может быть подойдет 13 вариант, а может 15, хотя очень крупная конструкция не нужна.

Два штампованных диска белого цвета

На одном из дисков размечаем линию отреза, в аккурат выше круглых отверстий, и срезаем этот круг с помощью сварочного аппарата.

Размечаем линию отреза

Отрезанный круг отлично сгодится как крышка, на которую можно будет поставить кастрюли или чайник, поэтому не спешите ее выбрасывать.

Деталь вырезана

На втором диске необходимо заварить главное центральное отверстие, для чего потребуется небольшой кусок толстого металла.

Готовим сварочный аппарат

Проводим сварочные работы

Затем два диска ставятся друг на друга и при помощи все того же сварочного аппарата соединяются в единую конструкцию.

Процесс выполнения сварки по кругу

Сварка со всех сторон

Получается внушительный шов, который крепко соединяет два диска. Чтобы сделать его более презентабельным, можно доработать его болгаркой, срезая сильно выступающие элементы и обтачивая края.

Сварной шов

Чтобы конструкция устойчиво стояла на необходимом уровне, понадобятся ножки. Ножки можно намертво приварить к мангалу, если вы готовите дачный вариант, а можно сделать конструкцию разъемной. Во втором случае приспособление будет мобильным, его без труда можно будет возить в багажнике машины и при необходимости собирать. В качестве креплений для ножек могут выступить небольшие куски профиля, большего по сечению, чем сами ножки. Эти три детали следует приварить к мангалу с трех сторон (в данном случае изготавливается тренога).

Детали для ножек

Здесь не нужны точные расчеты, вполне достаточно примерно прикинуть равные расстояния и приварить нужные детали ко дну мангала из дисков под одинаковым углом.

Фиксаторы ножек приварены

Ножки так же вырезаем из металла, в частности используем прямоугольный профиль.

Сами ножки, нарезанные из профиля

Стоит примерить ножки, вставив их в заготовленные пазы. Если входить они будут с трудом, следует обработать края деталей болгаркой, а после забить в пазы при помощи молотка.

Отметим, что многие мастера советуют сделать четыре опоры, так как считают треногу не очень устойчивой конструкцией.

Ножки установлены

Далее размечаем дверку, которая будет открываться прямо в топку и вырезаем ее по линии.

Размечаем место дверцы

На следующем этапе придется подключить фантазию и инженерные навыки, чтобы создать для дверки достойную петлю. Например, можно сделать ее из одного болта. Необходимо отрезать от него шляпку, затем подобрать две гайки, которые на него накручиваются. Одну гайку следует приварить к дверке, а вторую к стенке мангала. Накрутив болтик на резьбы обеих гаек, получится удобная петля. В качестве ручки можно приварить любую подходящую по размерам железяку.

Дверца вырезана

Можно сделать две петельки, используя все те же болты, здесь вся работа производится на усмотрение мастера.

Вариант изготовления петель

Чтобы было легче транспортировать мангал, следует приварить к нему с двух сторон проушины, ну или хотя бы с одной стороны. Такие импровизированные ручки позволят удобно нести мангал, и при этом не опасаться испачкаться сажей, копотью или грязью.

Привариваем ручки

Для более равномерного выхода дыма, можно сделать четыре равномерных выпила по диаметру диска. На этом работы с очагом по формированию его формы закончены.

Делаем пропилы сверху

Чтобы удалить с автомобильных дисков краску, следует обжечь получившийся мангал со всех сторон. Для окончательной обработки можно использовать корщетку, шкурку.

Снимаем краску подручными средствами

Затем при помощи термостойкой краски необходимо окрасить конструкцию в подходящий цвет. Черный смотрится весьма гармонично.

Окрашиваем в черный цвет

Как видите, сделать мангал под казан достаточно просто, особых хитростей здесь нет. Простая и удобная конструкция позволит установить казан и приготовить плов, а при желании на ней можно сделать шашлык, используя подходящие по длине шампура.

Готовое изделие

Таким простым и нехитрым способом мы создаем отличные условия для отдыха на природе, который сопровождается готовкой вкусной и полезной еды.

ochg.ru

Мангал из дисков автомобиля для шашлыка и для казана. Мангал своими руками из дисков от А до Я

Совсем немного осталось до дачного периода, и владельцы земельных участков будут много времени на них проводить. Пища, приготовленная на свежем воздухе гораздо вкуснее. Поэтому в этой статье рассмотрим, как можно своими руками сделать конструкцию для шашлыка из старых автомобильных дисков. Такое сооружение обладает большими преимуществами, которое можно эксплуатировать длительное время, в качестве мангала.

Также следует отметить, что такое оборудование будет безопасным и очень удобным. Изготовление не должно вызывать осложнений, поэтому с задачей может справиться каждый человек. На нем просто можно приготовить не только шашлык, но и установить казан.

Как сделать мангал из колесных дисков автомобиля (жигули или ЗИЛ)

Для изготовления металлического мангала, рекомендуется использовать старые колесные диски от автомашины «Жигули». При этом они должны быть изготовлены не из алюминиевого сплава, а из цельной стали. Если у вас в гараже не нашлось дисков, то можно обратиться в любой шиномонтажный сервис. Если их не отдадут бесплатно, то нужно заплатить символическую сумму.

Для изготовления конструкции, необходимо подготовить следующие инструменты и материалы:

  • 1 м проволоки с диаметром 8 мм.
  • 3 болта с гайками.
  • 4 гайки с диаметром 10 мм.
  • Профильная металлическая труба длиною не меньше 1 м.
  • Два автомобильных диска одного размера.
  • Сварочный аппарат.
  • Болгарка.

Вырезать перегородку на одном из дисков. Для этого можно сделать насечки при помощи шлифовальной машины, после чего выломать ее тяжелым молотком. Если есть газовый резак, то удобнее воспользоваться им.

Затем диски нужно друг к другу приварить по периметру сварочным аппаратом. Таким образом, перегородка второго диска будет служить дном емкости из металла.

Чтобы использовать мангал для приготовления пищи в казане, нужно сделать небольшую дверцу. В этом случае, не нужно снимать блюдо, чтобы подкинуть деревянное топливо. Этот этап изготовления является самым сложным.

Для этого необходимо отметить прямоугольник, нижняя часть которого должна находиться на высоте нескольких сантиметров от дна. Посредине дверцы будет шов, оставленный сварочным аппаратом.

Вырезать прямоугольник болгаркой, после чего обработать все края, чтобы избавиться от заусенцев. С оной стороны приварить головки болтов. На вырезанную часть приварить гайки. Таким образом, мы изготовили самодельные петли. С другой стороны вырезанного фрагмента нужно сделать отверстие и вкрутить болт. Он будет выступать в качестве ручки.

На следующем этапе, нужно заварить дно будущего мангала металлическим листом, чтобы угли не падали. Только нужно оставить небольшие отверстия, чтобы усилить тягу. Некоторые специалисты рекомендуют установить на дне сетку из толстой проволоки.

После этого подготовить 3 профильной трубы, высотой до 80 см. Однако это все индивидуально, так как все зависит от роста человека, который будет заниматься готовкой. Металлические трубы приварить к дну конструкции на равных расстояниях. В результате чего, мангал будет надежно стоять на поверхности.

Для безопасности и комфортного использования конструкции, нужно сделать ручки. Для этого нужно зрительно поделить диск пополам, и с противоположных сторон, в нескольких сантиметрах от верха, нужно приварить по две гайки. Затем в них продеть согнутую проволоку.

Чтобы улучшить внешний вид, изготовленного мангала, его нужно прокалить, после чего покрыть темной термостойкой краской. Конструкция достаточно легкая и мобильная, поэтому ее можно брать с собой не только на дачный участок, но и на отдых на природе.

Чертеж, фото и видео мангала из дисков для самостоятельного изготовления

Так как старые колесные диски имеют одинаковые размеры, то разработка схемы или чертежа не требуется. Все достаточно просто, как можно было понять из вышеописанной инструкции изготовления конструкции. Нужно только определиться с высотой ножек, чтобы было комфортно готовить.

Ниже из видео можно узнать, как сделать металлический мангал из одного автомобильного диска. Вся работа занимает не больше одного часа, при условии наличия необходимых материалов и сварочного аппарата.

Если проявить творческую фантазию, то можно изготовить красивый и функциональный мангал. На фото показаны результаты мастеров.

Подводя итоги можно сказать, что конструкцию для казана или шашлыков можно сделать за короткое время. Только нужно иметь небольшой опыт работы со сварочным аппаратом.



Автор публикации

0 Комментарии: 14Публикации: 173Регистрация: 14-02-2017

leadinlife.info

Отличный гриль из автомобильного диска и редукторного моторчика


Привет любителям помастерить, сегодня мы рассмотрим, как изготовить красивый, удобный и надежный гриль. В качестве основы автор использовал колесный диск, из него и был сделан мангал. У мангала имеется возможность регулировки количества воздуха, все регулируется при помощи ручки. Также мангал оснащен функцией автоматического поворачивания шампура, для этого здесь используется небольшой редукторный моторчик. А если вдруг моторчик по каким-то причинам перестанет работать, можно перейти и на ручной режим работы.
Опоры шампура можно регулировать по высоте, достигая тем самым нужно температуры жарки. При желании на мангал устанавливается решетка для гриля, жарить мясо и другие продукты можно прямо на ней. Если вас заинтересовал проект, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
- редукторный двигатель СД-54 или подобный;
- колесный диск;
- квадратные железные стрежни;
- листовое железо;
- железный стержень или труба для шампура;
- болты и гайки;
- профильные трубы;
- подшипники;
- жаростойкая краска.


Список инструментов:
- болгарка;
- сварочный аппарат;
- гибочные машины;
- плазменный резак;
- дрель;
- сверлильный станок;
- маркер, рулетка;
- молоток, тиски, гаечные ключи и так далее.

Процесс изготовления самоделки:

Шаг первый. Изготовление мангала
Первым делом изготовим мангал, для этого нам понадобится железный колесный диск. Делаем разметку и вырезаем центральную часть диска, работать удобнее всего плазменным резаком, но можно справиться и болгаркой. Далее место резки хорошо зачищаем болгаркой со шлифовальным диском.






Теперь для мангала нужно сделать донышко, тут нам понадобится листовая сталь и лучше потолще. Вырезаем два круга по внутреннему диаметру диска, автор использовал плазменный резак и специальный держатель.
В каждом круге сверлим ряды отверстий, через них будет заходить воздух. Один круг привариваем к диску, а второй прикручиваем при помощи болта и гайки. Теперь, поворачивая верхний круг, мы открываем или закрываем ряды отверстий. Остается сделать ручку, гнем ее из прутка и привариваем к кругу. Для ручки также привариваем упоры.

Шаг второй. Ножки
Изготавливаем для мангала ножки, тут автор решил всех удивить, и сделал ножки крученые, использовались квадратные стержни, которые автор согнул и закрутил при помощи разных самодельных машин. Затем все это сваривается как на фото. На мангале есть также две полочки, одна полка нужна для установки поддона для золы, а самую нижнюю можно использовать для хранения угля, дров и так далее. Ручки мангала были изготовлены также из крученого квадратного прутка.






Шаг третий. Шампур
Изготовим шампур для мангала, рекомендуется использовать нержавеющую трубу или нержавеющий стержень. На шампуре есть специальные держатели для мяса, их можно зафиксировать в любом удобном месте.
Для работы машины в ручном режиме автор приделал к шампуру ручку, а другой конец при помощи шлицов будет подключаться к двигателю. Шампур будет вращаться на подшипниках, к мангалу привариваются специальные поры из профильных труб в виде буквы «Т». Под подшипники в профильных трубах вырезаются углубления, в которые они укладываются и тем самым фиксируются.

Шаг четвертый. Двигатель
Для двигателя изготовим коробку, чтобы на него не попадала вода и грязь, автор собрал ее из листового железа. Для соединения вала двигателя с шампуром автор выточил специальный переходник. Двигатель легко снимается, для фиксирования всех узлов мангала автор сделал болты-барашки, в итоге их можно откручивать и закручивать руками.



Шаг пятый. Покраска и испытания
Железные части самоделки красим черной матовой краской, краска понадобится жаростойкая. После этого самоделку собираем и можно испытывать. Вы можете отрегулировать интенсивность горения путем поворачивания ручки, которая управляет воздухом. Также шампур можно установить на нужном расстоянии от очага.

Конечно, мясо вращается не сильно быстро, но для более тонкой настройки хорошо бы было оборудовать машину диммером для регулировки оборотов.


На этом проект окончен, работает все отлично, а смотрится самоделка шедеврально. Такая машина будет отличным дополнением на даче, в частном доме и так далее. Конечно, если использовать в качества двигателя моторчик от дворников, самоделка сможет работать и вдалеке от дома от аккумулятора. Вся конструкция разбирается и может компактно поместиться в машине. Надеюсь, вам проект понравился, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru


Смотрите также
